La guía electrónica sobre señales y osciloscopios es una herramienta fundamental para los profesionales de la ingeniería electrónica. Los osciloscopios permiten visualizar y analizar señales en tiempo real, lo que es vital para diagnosticar problemas en circuitos y sistemas electrónicos.
A través de esta guía, exploraremos todo lo relacionado con los osciloscopios, desde sus características principales hasta cómo seleccionar el más adecuado para tus necesidades.
¿What is an oscilloscope?

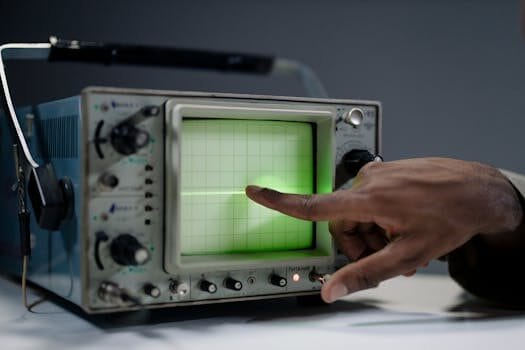

Un osciloscopio es un dispositivo de medición que permite observar la forma de onda de las señales eléctricas. A diferencia de un multímetro digital, que solo proporciona valores numéricos, un osciloscopio permite visualizar cómo cambian esos valores en el tiempo.
Este equipo es esencial para ingenieros y técnicos que necesitan analizar el comportamiento de circuitos eléctricos. A través de su pantalla, se pueden detectar problemas como ruidos eléctricos, distorsiones y otros fallos en el funcionamiento de dispositivos electrónicos.
Los osciloscopios son herramientas versátiles que pueden utilizarse en múltiples aplicaciones, desde el desarrollo de nuevos productos hasta la reparación de dispositivos electrónicos. Su capacidad para mostrar señales en tiempo real es lo que los convierte en instrumentos clave en la ingeniería electrónica.
¿Cómo seleccionar un osciloscopio?
Al elegir un osciloscopio, es crucial tener en cuenta varios factores. Uno de los aspectos más importantes es el ancho de banda, que determina la frecuencia máxima que el osciloscopio puede medir con precisión. Un ancho de banda mayor es necesario para señales de alta frecuencia.
Otro elemento a considerar es la frecuencia de muestreo. Esta especifica cuántas veces por segundo el osciloscopio puede capturar la señal. Para garantizar mediciones precisas, la frecuencia de muestreo debe ser al menos el doble de la frecuencia de la señal que se está analizando.
- Tipo de osciloscopio: Analógico, digital o de almacenamiento.
- Canales: Cuantos más canales, más señales se pueden analizar simultáneamente.
- Funciones adicionales: Como análisis lógico, filtros y matemáticas de señales.
¿Cuáles son los diferentes tipos de osciloscopios?
Existen varios tipos de osciloscopios, cada uno adecuado para diferentes aplicaciones. Los más comunes son:
- Osciloscopios analógicos: Utilizan tecnología de tubos de rayos catódicos para mostrar señales. Son más raros hoy en día debido a la predominancia de los digitales.
- Osciloscopios digitales: Convierten señales eléctricas en datos digitales, lo que permite procesar y almacenar las formas de onda.
- Osciloscopios de almacenamiento: Permiten retener y analizar formas de onda con más detalle, siendo útiles para señales transitorias.
La elección del tipo de osciloscopio dependerá de la aplicación específica y las necesidades del usuario. Por ejemplo, los osciloscopios digitales son ideales para la mayoría de las aplicaciones modernas, mientras que los analógicos pueden ser preferidos para ciertos tipos de análisis en tiempo real.
¿Qué considerar antes de comprar un osciloscopio?
Antes de adquirir un osciloscopio, es importante realizar una evaluación exhaustiva de tus necesidades. Primero, considera el tipo de señales que vas a medir. Si trabajas con señales de alta frecuencia, necesitarás un osciloscopio con un ancho de banda adecuado.
También es recomendable investigar sobre la calidad de la marca y las opiniones de otros usuarios. Algunos modelos ofrecen funciones adicionales que podrían ser útiles, como el análisis de señales y formas de onda complejas.
Por último, establece un presupuesto. Los precios de los osciloscopios varían considerablemente, por lo que es crucial encontrar un equilibrio entre calidad y costo. No siempre lo más caro es lo mejor; a veces, un modelo más económico puede satisfacer tus necesidades específicas.
¿Cuáles son las características clave de un osciloscopio?
Las características de un osciloscopio pueden variar, pero hay varias que son fundamentales a la hora de evaluar un modelo:
ESTE OTRO ARTÍCULO DE GLOWUPGAMER, TE PUEDE INTERESAR:
ESTE OTRO ARTÍCULO DE GLOWUPGAMER, TE PUEDE INTERESAR:
- Ancho de banda: Debe ser suficiente para las frecuencias de operación.
- Frecuencia de muestreo: Una tasa alta permite capturar eventos rápidos.
- Resolución: La capacidad para mostrar detalles en la forma de onda es vital.
- Número de canales: Los osciloscopios pueden tener múltiples canales para medir diferentes señales simultáneamente.
Además de estas características, considera la facilidad de uso y la interfaz del dispositivo. Un osciloscopio que sea intuitivo y fácil de manejar puede hacer una gran diferencia en tu eficiencia y efectividad durante el trabajo.
¿Qué son las sondas de un osciloscopio?
Las sondas son componentes esenciales de un osciloscopio, ya que permiten captar las señales del circuito y transmitírselas al osciloscopio. Existen diferentes tipos de sondas, cada una diseñada para aplicaciones específicas.
Las sondas más comunes son las pasivas, que se utilizan en la mayoría de las aplicaciones generales. También hay sondas activas que ofrecen una mayor impedancia y son útiles para medir señales de alta frecuencia sin afectar la señal original.
Es crucial seleccionar la sonda adecuada, ya que puede influir en la precisión de las mediciones. Asegúrate de que la sonda sea compatible con tu osciloscopio y que cumpla con las especificaciones necesarias para la señal que estás midiendo.
Pensamientos finales sobre osciloscopios
Un osciloscopio es una herramienta indispensable en el ámbito de la ingeniería electrónica. Su capacidad para visualizar y analizar señales eléctricas en tiempo real brinda un nivel de control y comprensión que otros instrumentos, como el multímetro, no pueden ofrecer.
Invertir en un buen osciloscopio y conocer sus características te permitirá realizar diagnósticos más precisos y eficaces en tus proyectos. Recuerda que la guía electrónica sobre señales y osciloscopios es solo el primer paso; la práctica y el aprendizaje continuo son clave para dominar el uso de este potente instrumento.
Preguntas relacionadas sobre señales y osciloscopios
¿Qué es un osciloscopio?
Un osciloscopio es un dispositivo que permite visualizar señales eléctricas a lo largo del tiempo. Este instrumento ofrece una representación gráfica, mostrando cómo varían las señales en función del tiempo. Su uso es fundamental en el diagnóstico y análisis de circuitos electrónicos, ya que ofrece información crítica sobre la forma de onda de las señales.
¿Cómo funciona un osciloscopio?
El funcionamiento de un osciloscopio se basa en la conversión de señales eléctricas en representaciones visuales en una pantalla. Al conectar una sonda al circuito, el osciloscopio captura la señal y la convierte en datos digitales, que luego se grafican en la pantalla. Esto permite al usuario observar características como amplitud, frecuencia y tiempo de las señales.
¿Cuáles son las partes de un osciloscopio?
Las partes principales de un osciloscopio incluyen la pantalla, que muestra la forma de onda, los controles de entrada, que permiten configurar la visualización, y las sondas, que conectan el osciloscopio a los circuitos. Otros componentes importantes son el sistema de adquisición de datos y el procesamiento interno, que transforman las señales eléctricas en información visual.
¿Qué es la frecuencia de muestreo en un osciloscopio?
La frecuencia de muestreo es la cantidad de muestras que el osciloscopio toma de una señal eléctrica por segundo. Una frecuencia de muestreo adecuada es crucial para capturar eventos rápidos y asegurar que la forma de onda se represente con precisión. Generalmente, se recomienda una frecuencia de muestreo que sea al menos el doble de la frecuencia máxima de la señal que se está midiendo.
¿Cuáles son los errores comunes al usar un osciloscopio?
Algunos errores comunes al utilizar un osciloscopio incluyen no configurar correctamente la escala de tiempo o la amplitud, lo que puede llevar a lecturas inexactas. También es común conectar incorrectamente las sondas, lo que puede resultar en señales distorsionadas. Otro error es no tener en cuenta la frecuencia de muestreo adecuada, lo que puede hacer que se pierdan detalles importantes de la forma de onda.
